Configuration of Bridge, Switch Chip and EoIP
A. Pendahuluan
- Pengertian
Bridge merupakan salah satu fitur dari Mikrotik Router yang menggabungkan 2 atau lebih interface yang bertipe ethernet, atau sejenisnya, seolah-olah berada dalam 1 segmen network yang sama. Proses penggabungan ini terjadi pada layer data link. Mengaktifkan bridge pada 2 buah interface akan menonaktifkan fungsi routing di antara kedua interface tersebut. Mengemulasi mode switch secara software pada dua atau lebih interface.
Swich Chip memungkinkan transfe data antar port bisa mencapai cable speed tanpa membebani processor. Jadi Switch Chip merupakan salah satu fitur dari dari MikroTik untuk melakukan pengiriman data akan tetapi pemrosesannya itu di Switch chip bukan ke Prosesornya langsung.
EoIP (Ethernet over Internet Protocol) protocol pada Mikrotik RouterOS yang membangun sebuah Network Tunnel antar mikrotik router di atas sebuah koneksi TCP/IP. Singkatnya ketika ada dua buah router yang akan transfer data, tidak memerlukan routing ke internetnya telebih dahulu akan tetapi akan langsung menuju ke router tujuan.
- Latar Belakang
Belum memahami konsep dan konfigurasi dari bridge, Switch Chip dan EoIP.
- Maksud dan Tujuan
Untuk dapat memahami konsep dan konfigurasi bridge, Switch Chip dan EoIP. dan pengimpelentasian dalam jaringan.
B. Alat dan Bahan
- Laptop/PC
- Mikrotik router
- kabel utp
C. Waktu Pelaksanaan
±60 Menit
D. Pembahasan
BRIDGE
Bridge merupakan salah satu fitur dari Mikrotik Router yang
menggabungkan 2 atau lebih interface yang bertipe ethernet, atau
sejenisnya, seolah-olah berada dalam 1 segmen network yang sama. Proses
penggabungan ini terjadi pada layer data link. Mengaktifkan bridge pada 2
buah interface akan menonaktifkan fungsi routing di antara kedua
interface tersebut. Mengemulasi mode switch secara software pada dua
atau lebih interface.
Mari Kita coba konfigurasinya :
- kongifugrasi pada router server yang membridge
- Buat ip laptop dengan router menjadi satu jaringan.
- Tambahkan bridge
- Apabila telah ditambahkan akan muncul seperti ini

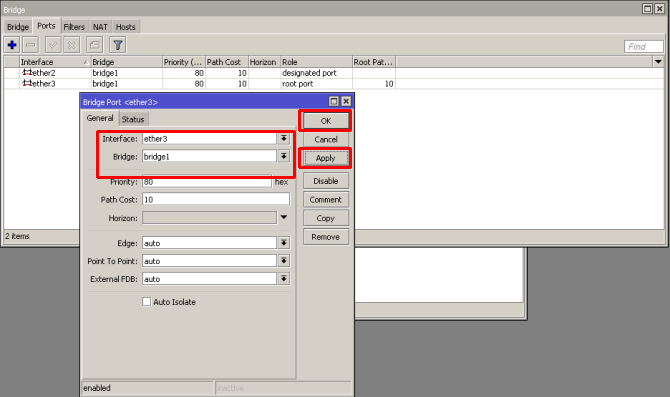

- Tambahkan port yang akan dibridge
- Apabila telah ditambahkan akan muncul seperti ini
- Tambahkan address untuk bridge
- Tambahkan DHCP Server
- Lakukan ifconfig untuk mengetahui ip telah ditambahkan atau belum, jangan lupa dari static di rubah menjadi dhcp pada network setting
2. Konfigurasi pada Client
- Masuk ke DHCP Client dan tambahkan
- Masuk ke bridge dan tambahkan bridge
- Dan tambahkan juga interface yang takan di bridge
- Masuk ke DHCP server untuk mendhcp interface yang terhubung ke laptop langsung
- Untuk mengetahui bridge sudah bisa atau belum silahkan cek ip menggunakan ifconfig pada terminal, apabila ip yang ada termasuk dalam range berarti fitur bridge telah berfungsi
SWITCH CHIP
Swich Chip memungkinkan transfe data antar port bisa mencapai cable speed tanpa membebani processor. Jadi Switch Chip merupakan salah satu fitur dari dari MikroTik untuk melakukan pengiriman data akan tetapi pemrosesannya itu di Switch chip bukan ke Prosesornya langsung.
Mari kita coba melakukan konfigurasinya :
- Buka Winbox.exe, Masuk ke Interface lalu klik dua kali pada ethernet yang akan di switch chip, dan pilih salah satu ethernet yang akan menjadi master port
- Apabila sudah RS tandanya sudah Slave(budak/ bawahan dari master port), dan Switch Chip telah berhasil
EoIP
(Ethernet over Internet Protocol)
EoIP (Ethernet over Internet Protocol) protocol pada Mikrotik RouterOS yang membangun sebuah Network Tunnel antar mikrotik router di atas sebuah koneksi TCP/IP. Singkatnya ketika ada dua buah router yang akan transfer data, tidak memerlukan routing ke internetnya telebih dahulu akan tetapi akan langsung menuju ke router tujuan.
Mari kita coba konfigurasinya :
- Masukkan ip untuk interface
- Tambahkan Bridge
- Masuk pada tab port dan isikan seperti berikut
- Jangan lupa isi ip static pada laptop
- Jika sudah, silahkan ping dengan terminal ip dari router yang satunya, apabila ping sudah reply, berarti EoIP telah berhasil.
E. Kesimpulan
Jadi Bridge merupakan salah satu fitur dari MikroTik router yang dapat menggabungkan 2 interface menjadi satu network.Untuk Switch Chip melakukan pengiriman data akan tetapi pemrosesannya tidak langsung di Prosesor. Sedangkan EoIP berfungsi untuk ketika sedang transfer data antar dua router yang terhubung ke jaringan, tidak perlu merouter langsung melalui internet tetapi bisa langsung ke router tujuan.
F. Referensi
Materi Mikrotik MTCNA-05-2012
