ETHERCHANNEL

LaCp PaGp Layer 3 Etherchannel

A. Pendahuluan

• Pengertian Etherchannel merupakan fitur yang dapat menggabungkan beberapa interface menjadi satu, yang membuat sharing dalam interface tersebut menjadi lebih cepat.

• Latar BelakangIngin memahami fitur dalam pembuatan jaringan.

• Maksud dan TujuanMemahami fitur dalam pembuatan jaringan.

B. Alat dan Bahan

     1. PC / Laptop

     2. Aplikasi Cisco Packet Tracer



C. Waktu Pengerjaan

     ± 15 Menit

D. Pembahasan
    Etherchannel merupakan fitur yang dapat menggabungkan beberapa interface menjadi satu, yang membuat sharing dalam interface tersebut menjadi lebih cepat.Ada 3 Jenis Etherchannel yang dapat kita konfigurasi :

• PaGP ( Port Aggregation Protocol ) : Cisco Proprietary , artinya hanya bisa dikonfigurasi di perangkat Cisco saja.

• LaCP ( Link Aggregation Control Protocol ) : Jenis ini bisa digunakan untuk semua perangkat , istilahnya itu Open Standar

• Layer 3 Etherchannel : Dikonfigurasikan di Switch layer 3

     Untuk lebih jelasnya mari kita coba mengkonfigurasinya :

• pertama mari kita coba konfigurasi PaGP, lakukan konfigurasi berikut pada kedua switch

Switch>en
Switch#conf t
Switch(config)#int ra fa0/1,g0/1-2
Switch(config-if-range)#channel-group 1 mode desirable

Switch(config-if-range)#ex
Switch(config)#int port-channel 1
Switch(config-if)#switchport mode trunk

Switch(config-if)#ex
Switch(config)#

• coba kita cek

Switch#sh etherchannel

Channel-group listing:

----------------------

Group: 1

----------

Group state = L2

Ports: 3 Maxports = 8

Port-channels: 1 Max Portchannels = 1

Protocol: PAGP

Switch#

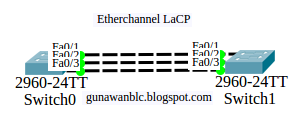

• kedua konfigurasi Etherchannel LaCP pada switch0 dan switch1

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int ra fa0/1-3
Switch(config-if-range)#channel-group 1 mode active
Switch(config-if-range)#ex
Switch(config)#int port-channel 1
Switch(config-if)#switchport mode trunk

Switch(config-if)#ex
Switch(config)#ex
Switch#

• cara ngeceknya

Switch#sh etherchannel port-channel
                Channel-group listing:
                ----------------------

Group: 1
----------
                Port-channels in the group:
                ---------------------------

Port-channel: Po1    (Primary Aggregator)
------------

Age of the Port-channel   = 00d:00h:00m:56s
Logical slot/port   = 2/1       Number of ports = 0
GC                  = 0x00000000      HotStandBy port = null
Port state          = Port-channel
Protocol            =   LACP
Port Security       = Disabled

Switch#

• ketiga konfigurasi layer 3 Etherchannel buat dua multilayer switch dengan 3 interface

•  konfigurasi pada mls sebelah kiri

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int ra fa0/1-3
Switch(config-if-range)#no switchport

Switch(config-if-range)#channel-group 1 mode on

Switch(config-if-range)#ex
Switch(config)#int port-channel 1
Switch(config-if)#ip add 192.168.1.1 255.255.255.0
Switch(config-if)#ex
Switch(config)#

• konfigurasi pada mls sebelah kanan

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int ra fa0/1-3
Switch(config-if-range)#no switchport

Switch(config-if-range)#channel-group 1 mode on

Switch(config-if-range)#ex
Switch(config)#int port-channel 1
Switch(config-if)#ip add 192.168.1.2 255.255.255.0
Switch(config-if)#ex
Switch(config)#

• setelah dikonfigurasi, silahkan ping masing masing ip tetangga
• pada mls kiri : ping 192.168.1.2

Switch(config)#do ping 192.168.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/0 ms

Switch(config)#

• pada mls kanan : ping 192.168.1.1

Switch(config)#do ping 192.168.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 0/0/0 ms

Switch(config)#

E. Kesimpulan

   Etherchannel mempermudah pengguna untuk mempercepat sharing antar switch, karna ketika semisal ada 3 interface digabung menggunakan etherchannel maka kecepatan akan menjadi 3x dari satu interface.

F. Referensi
     Workshop Cisco Blc  Telkom Klaten 2018
     Modul Cisco IDN
